RK3566智能美容设备ODM定制案例

KICKPI基于Rockchip RK3566平台， 为智能美容设备客户开发了一套完整的Android嵌入式解决方案。 项目涵盖硬件设计、Android BSP系统定制、驱动开发、 样机验证以及批量生产支持，帮助客户快速实现产品商业化落地。

行业领域

智能美容设备

核心处理器

Rockchip RK3566

操作系统

Android 11

开发周期

4 个月

生产状态

已实现批量生产

提供服务

硬件方案设计
Android BSP定制
驱动开发
样机验证
量产支持

查看 RK3566 产品 咨询ODM定制项目

随着消费者对智能美容设备的需求持续增长，制造商面临着越来越大的压力，需要提供用户体验更丰富、可靠性更高、上市速度更快的产品。现代美容设备不再是独立的设备，而是将高分辨率显示屏、触摸屏交互、无线连接、云管理、AI辅助图像处理和远程软件更新等功能集成到一个嵌入式平台中。

对于许多OEM品牌而言，从零开始开发这样的系统需要硬件设计、Android BSP定制、驱动程序开发、测试和制造方面的专业知识。分别管理这些环节通常会导致开发周期延长、成本增加以及集成风险上升。

为了克服这些挑战，我们的一位客户与KICKPI合作，基于Rockchip RK3566处理器开发了一个统一的嵌入式硬件平台。目标是打造一个可扩展的Android控制板，能够为多种美容设备产品提供动力，同时降低工程复杂性和制造成本。

本案例研究展示了KICKPI如何将客户的概念转化为可量产的平台，并突显了我们在嵌入式硬件设计、Android定制和ODM制造服务方面的专业实力。

关于 KICKPI ODM 开发服务

KICKPI 是一家经验丰富的嵌入式硬件开发和 OEM/ODM 制造服务提供商。我们通过提供完整的嵌入式解决方案，帮助客户加速产品开发——从概念和硬件架构到软件集成和量产。

我们的工程服务包括：

• 定制嵌入式硬件设计
• PCB 原理图和布局开发
• Android BSP 定制
• Linux BSP 开发
• 驱动程序开发
• LCD 和触摸屏集成
• 摄像头系统集成
• 无线通信开发
• 原型制造
• 可靠性测试
• 小批量生产
• 量产支持

无论您是开发工业设备、AI 边缘设备、医疗电子产品、智能零售终端、机器人还是智能美容设备，我们的工程团队都能在整个产品生命周期内提供端到端的开发支持。

项目概述

客户是一家成熟的制造商，专注于面向消费者和专业用户的智能美容设备。他们的下一代产品系列需要一个全新的嵌入式控制平台，能够支持多种设备类别，包括：

• 智能美容设备

• 射频美容仪
• 智能皮肤分析仪
• 美容镜
• 医疗美容设备

客户希望建立一个通用的嵌入式平台，以便在多个产品线中重复使用，而不是为每种产品开发不同的硬件。

主要目标包括：

• 降低硬件开发成本
• 缩短未来产品开发周期
• 提高软件复用性
• 支持OTA软件升级
• 简化生产管理
• 构建一个长期稳定的供应平台

在评估了多种嵌入式解决方案后，客户最终选择KICKPI作为其ODM开发合作伙伴，因为我们在基于Rockchip的嵌入式系统方面拥有丰富的经验。

客户需求

在项目开始前，客户的工程团队确定了几项关键需求：

高分辨率显示屏

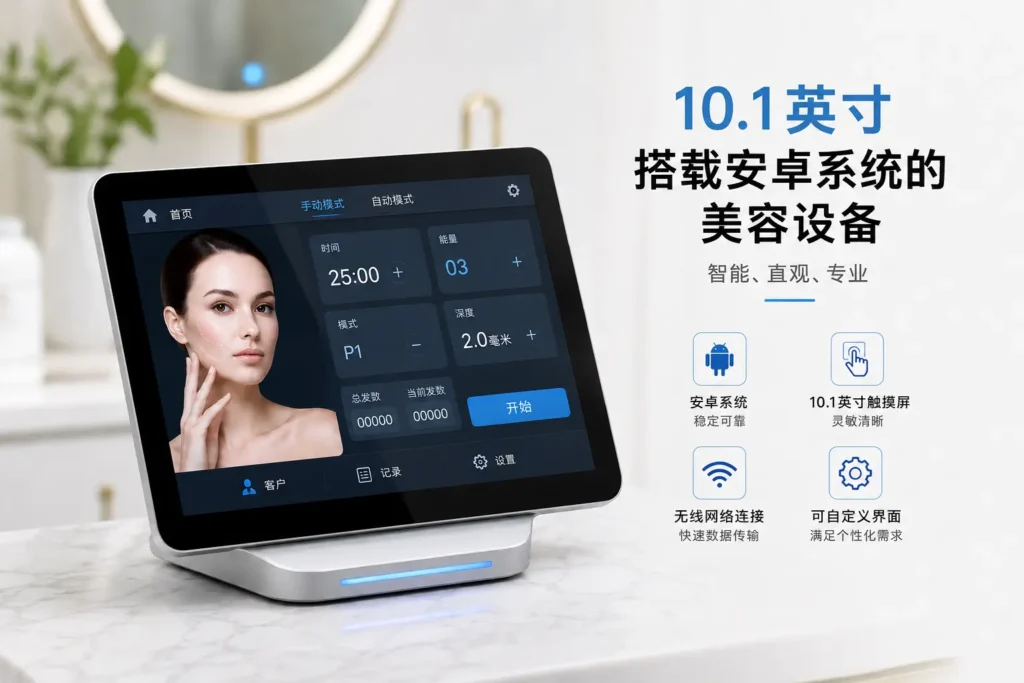

这款美容设备需要一块响应灵敏的 10.1 英寸全高清触摸屏，以提供卓越的用户体验。稳定的 MIPI DSI 通信和出色的显示质量对于长期稳定运行至关重要。

灵敏的触摸屏

不同的产品型号会使用来自不同供应商的 LCD 面板。因此，该平台需要支持各种触摸屏控制器，而无需进行大量的软件修改。

可靠的无线通信

需要 WiFi 和蓝牙连接来实现云同步、用户帐户管理、固件更新以及未来的物联网应用。即使在电磁干扰严重的环境中，无线连接也必须保持稳定可靠。

Android OTA 升级

制造商希望通过 Android OTA 更新系统远程推送未来的软件更新，而不是要求客户将产品寄回进行维护。这项功能将显著降低维护成本，同时延长每台设备的使用寿命。

长期稳定性

与消费级平板电脑不同，美容设备通常每天连续运行 8 到 12 小时。因此，嵌入式平台需要具备卓越的散热性能、稳定的电源管理以及长期的软件可靠性。

平台可重用性

客户希望采用一种模块化架构，通过软件配置和外设扩展来支持多种美容设备产品，而不是设计六种不同的控制板。

为什么 KICKPI 推荐 RK3566？

在任何嵌入式产品开发项目中，选择合适的处理器都是至关重要的决策之一。

在评估了客户的性能需求、显示能力、外设接口、操作系统要求以及未来扩展计划后，KICKPI 推荐了瑞芯微 RK3566 平台。

RK3566 在性能、能效、多媒体功能和长期稳定性之间实现了卓越的平衡，使其成为智能人机界面 (HMI) 设备的理想处理器。

主要优势包括：

• 四核 Cortex-A55 CPU 架构
• Mali-G52 GPU，支持硬件图形加速
• 支持 Android 和 Linux 操作系统
• 丰富的 MIPI DSI 和 MIPI CSI 接口
• 集成多媒体加速
• 多种 UART、SPI、I2C、GPIO、USB 和以太网接口
• 长期稳定的供货保障

与功耗更高、散热设计更复杂的高性能处理器不同，RK3566 在为基于 Android 的美颜设备提供充足计算性能的同时，还能保持出色的系统能效。

这使得制造商能够降低散热需求、提高可靠性并降低整体硬件成本。

硬件平台配置

根据客户需求，KICKPI 开发了一个模块化嵌入式平台，其配置如下。

该平台的设计并非仅仅着眼于硬件规格，而是着眼于长期的可扩展性。模块化架构允许客户通过重复使用同一核心板，只需修改外围模块、外壳设计或应用软件，即可快速开发新产品。这显著降低了未来产品代际的工程工作量，同时提升了整个产品系列的软件兼容性。

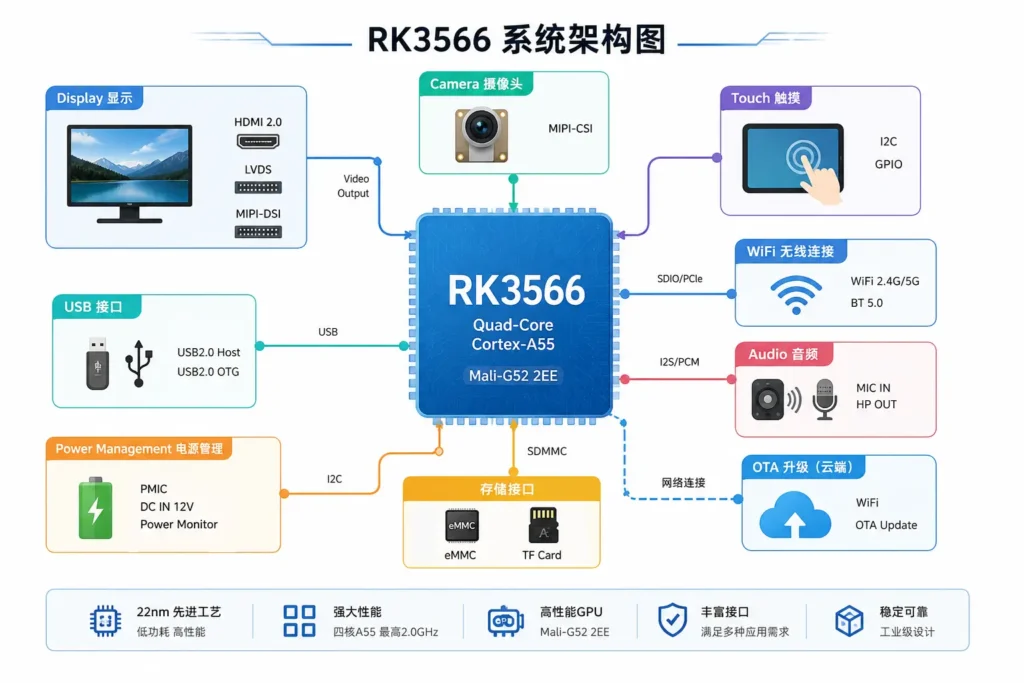

系统架构

为了确保长期可扩展性，KICKPI 在设计这款美容设备时采用了模块化嵌入式架构，而非单一用途的控制板。该硬件平台旨在支持多种产品变体，同时最大限度地降低未来几代产品的重新开发成本。

该系统集成了以下功能模块：

• RK3566 主处理器
• LPDDR4 高速内存
• eMMC 闪存
• 电源管理单元 (PMIC)
• MIPI DSI LCD 显示屏
• 电容式触摸控制器
• MIPI CSI 摄像头
• WiFi 和蓝牙模块
• USB 扩展接口
• 多 UART 外设控制器
• Android OTA 升级模块
• 散热管理系统

这种模块化架构使制造商能够通过重复利用同一嵌入式平台，仅修改外部外设或应用软件，即可快速开发新的美容设备。

定制硬件设计

客户的主要目标之一是建立一个统一的硬件平台，能够支持多种美容设备型号，而无需为每种产品重新设计主板。

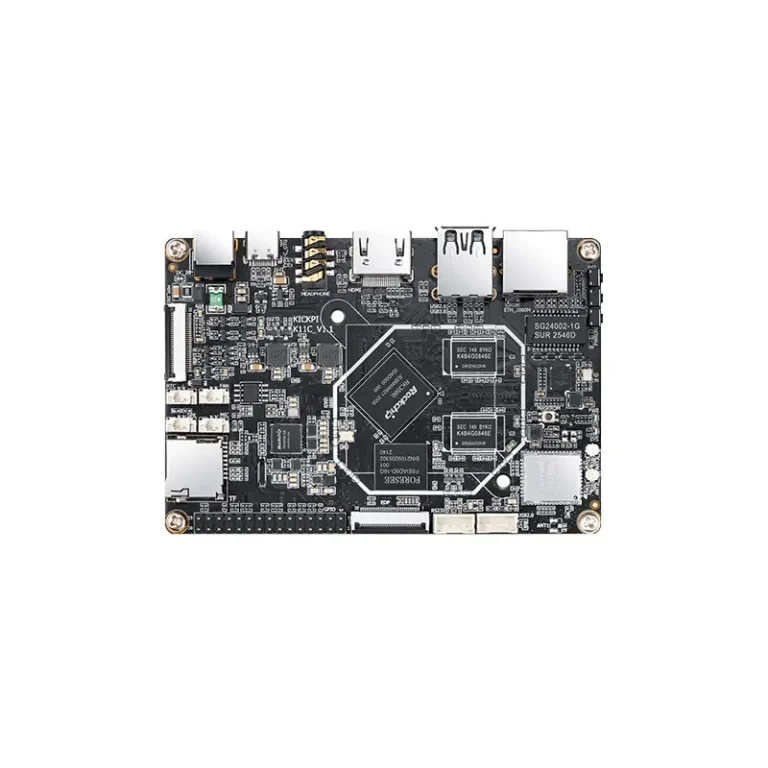

为了实现这一目标，KICKPI 设计了一款高度集成的 RK3566 嵌入式控制板，该控制板具有广泛的接口兼容性和扩展能力。

我们的硬件开发服务包括：

硬件架构规划

• 原理图设计
• PCB布局优化
• 电源设计
• 高速信号布线
• 接口扩展设计
• 散热优化
• EMC设计评审
• 原型制作
• 面向量产的DFM优化

我们并非只针对单一产品进行电路板优化，而是从产品的长期发展角度出发，做出每一项设计决策。

因此，客户现在可以使用同一块主板推出更多美容设备型号，同时显著降低工程投入。

Android BSP 定制

硬件只是嵌入式解决方案的一部分。为了提供完整的 ODM 服务，KICKPI 对 Android 操作系统进行了定制，以满足客户的应用需求。

我们的 BSP 工程团队完成了以下工作：

• Android 11 BSP 定制
• Bootloader 配置
• LCD 驱动集成
• 触摸屏驱动优化
• 摄像头驱动开发
• WiFi 和蓝牙集成
• 外设驱动开发
• OTA 框架实现
• 系统性能优化
• 稳定性验证

与标准的 Android 开发板不同，商用嵌入式产品需要进行深度系统优化才能实现长期可靠性。

在整个项目过程中，我们的软件工程师与硬件团队紧密合作，确保每个子系统作为一个统一的平台运行。

工程挑战 1 – 消除 MIPI LCD 显示屏故障

在原型验证过程中，我们遇到了技术难度最高的挑战之一。

客户选择了一款 10.1 英寸全高清 MIPI LCD 显示屏，旨在提供卓越的用户体验。然而，在初始测试中，在特定操作条件下出现了一些意料之外的显示异常。

典型症状包括：

启动时偶尔出现屏幕损坏;出现水平干扰线;高温下显示屏闪烁;显示屏与触摸屏同步不稳定;不同供应商的 LCD 面板表现各异;由于这些问题仅在特定环境条件下出现，因此需要进行广泛的跨学科调试才能确定根本原因。

根本原因分析

经过全面的电气测量和软件验证，工程团队确定了三个主要因素。

1.MIPI 信号完整性

MIPI DSI 接口以极高的传输速度运行，因此 PCB 布局质量至关重要。

分析揭示了几个信号完整性问题：

差分阻抗偏差;走线长度不匹配;过孔引起的反射;不完整的回流路径;虽然这些偏差相对较小，但在高速显示通信过程中会变得越来越显著。

2.LCD 电源噪声

示波器测量表明，DC-DC 转换器的开关噪声会将纹波引入 LCD 电源。这种电噪声有时会耦合到 MIPI 传输通道中，从而降低显示稳定性。在高温工作条件下，由于元件特性略有变化，这个问题会变得更加明显。

3.显示时序兼容性

软件分析发现 RK3566 显示控制器和 LCD 面板初始化序列之间存在几个时序不匹配的问题。虽然大多数面板都能正常工作，但不同生产批次的显示屏表现出略微不同的时序容差。这些微小的差异有时会在面板初始化期间导致通信不稳定。

硬件优化

为了消除这些问题，KICKPI 对 PCB 设计和电源架构都进行了优化。

硬件改进包括：

受控的 100Ω 差分阻抗

MIPI 走线长度匹配精度在 ±5 mil 以内

改进的接地回路

用于 LCD 电源的附加 π 滤波器电路

优化的 DC-DC 转换器布局

降低显示布线周围的高频干扰

这些改进在软件优化开始之前就显著提升了信号质量。

Android 显示驱动程序优化

在软件方面，BSP 工程团队优化了多个显示参数。

主要改进包括：

• 设备树时序调整
• MIPI 突发传输优化
• HS Prepare 时序优化
• Trail 时序调整
• 面板初始化序列重新校准
• 显示启动延迟优化

每个时序值都根据 LCD 的实际特性进行了精心调整，而不是依赖默认的参考参数。

经过几轮协同调试，显示子系统实现了出色的稳定性。最终量产平台展现了以下优势：

• 彻底消除显示失真
• 连续运行下稳定输出全高清画面
• 高温测试中性能可靠
• 与多家液晶面板供应商完美兼容
• 具备量产所需的稳定性

对于客户而言，这意味着更低的保修风险、更佳的用户体验以及从不同供应商采购液晶面板时更大的灵活性。

工程挑战 2 – 打造流畅的 Android 用户体验

现代美容设备越来越像专业的 Android 平板电脑，而非传统的嵌入式设备。

用户期望流畅的动画、灵敏的触控交互以及即时的应用切换。

满足这些期望需要远超标准 Android 安装的优化。

KICKPI 优化了系统性能的多个方面，包括：

• GPU 硬件加速
• Android 图形管线
• 表面渲染效率
• 内存调度
• UI 刷新延迟
• 启动过程优化

通过全面的软件调优，系统响应速度显著提升，同时保持了出色的长期稳定性:

• 系统启动速度提升约 30%
• 流畅的全高清用户界面
• 应用加载时间缩短
• 持续运行期间图形性能稳定

工程挑战 3 – 确保长期可靠性

与消费电子产品不同，商用美容设备通常需要全天持续运行。

许多系统每天通电 8 至 12 小时，因此稳定性是工程设计中最重要的目标之一。

为了最大限度地提高长期可靠性，KICKPI 实施了多项硬件和软件优化。

硬件改进

• PMIC 电源优化
• CPU 散热器设计
• PCB 电源完整性增强
• 散热路径优化
• 改进气流设计

软件改进

• 内存泄漏预防
• 后台异常恢复
• 进程监控
• 自动故障恢复
• 系统看门狗优化

最终嵌入式平台完成：

连续 168 小时压力测试，未出现崩溃或意外重启。

这种可靠性对于部署在美容院、诊所和医疗美容环境中的商用美容设备至关重要。

工程挑战 4 – 构建可靠的 Android OTA 更新系统

客户的长期目标之一是在确保已部署设备始终保持最新状态的同时，降低售后维护成本。

传统的固件升级通常需要用户将设备寄回制造商，或使用 USB 存储设备进行手动更新。对于安装在诊所和美容院的商用美容设备而言，这种方式既低效又昂贵。

为了解决这一挑战，KICKPI 开发了一套定制的 Android OTA（空中下载）更新框架。

主要特性

• 安全的远程固件更新
• 增量式软件包推送，减少下载大小
• 网络中断后恢复支持
• 更新失败自动回滚
• 多型号产品版本管理

借助此 OTA 平台，客户可以持续发布新功能、提升系统性能并部署安全补丁，而不会中断正常运行。

最终，产品在其整个生命周期内更易于维护，同时显著降低了现场服务成本。

开发流程

KICKPI 的每个 OEM/ODM 项目都遵循结构化的工程流程，以确保产品质量、降低开发风险并加快批量生产。

验证与测试

可靠性是商用嵌入式产品最重要的标准之一。

在投入量产之前，每个子系统都经过了硬件和软件工程团队的全面验证。

功能验证

该平台成功通过了所有主要硬件模块的全面测试，包括：

• LCD 显示屏
• 电容式触摸屏
• MIPI 摄像头
• WiFi 连接
• 蓝牙通信
• USB 接口
• UART 通信
• 音频系统
• Android OTA 更新

客户定义的所有功能需求均已成功验证。

可靠性测试

为评估长期运行稳定性，KICKPI 进行了多项压力测试，包括：

• CPU 满载压力测试
• GPU 性能测试
• 连续全高清视频播放
• 长期无线连接测试
• 内存稳定性验证
• 168 小时连续老化测试

在整个测试期间，系统持续运行，未出现意外重启或严重故障。

环境测试

该嵌入式平台还完成了环境验证，包括：

• 高温运行测试
• 低温启动测试
• 热循环测试
• 静电放电 (ESD) 测试
• 电磁兼容性 (EMC) 合规性测试
• 浪涌电压测试

这些测试确保该平台能够在严苛的商业环境中可靠运行。

项目成果

该项目按计划开发进度完成，仅经过两次 PCB 修改便投入量产。

通过构建可复用的 RK3566 硬件平台，客户显著降低了未来的开发成本，同时提高了多个产品线的生产效率。

客户收益

该项目带来的价值远超产品发布初期。模块化硬件架构现已成为一个长期技术平台，为未来美容设备的开发提供支持。客户获得了多项重要的商业优势：

• 通过平台复用降低硬件开发成本
• 跨多个产品复用 Android 软件
• 通过 OTA 更新简化产品维护
• 灵活扩展以支持未来的产品功能
• 产品上市时间缩短约 40%
• 提高生产一致性和供应链管理效率

客户现在无需维护多个独立的硬件平台，只需管理一个能够支持多种产品类别的单一嵌入式架构。
